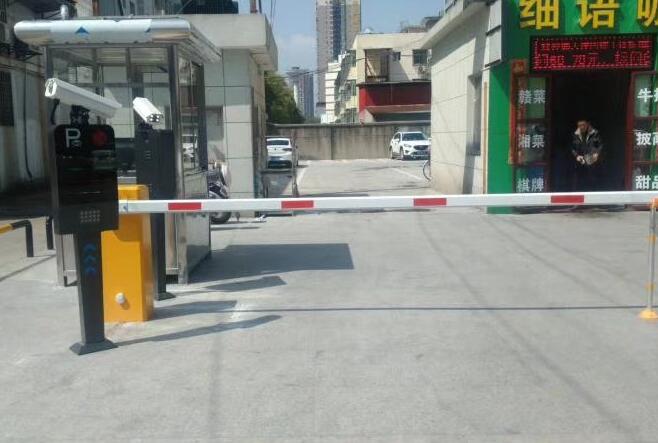

今天成都車牌自動識別系統公司今天為您介紹804車牌識別系統的接線圖以及脫機使用的簡易操作：

一：主板接口概述

電源輸入接口：輸入電源12V5A

補光燈電源接口：輸出12V電壓

道閘控制輸出接口:繼電器常開輸出

485接口：連接相機到顯示屏的485線

喇叭接口：輸出語音功放信號

相機電源接口：12V輸出相機電源

模組電源：顯示屏模組5V輸出電源

紅綠燈接口：3pin2.54端子線接口，使用配套兩頭端子線連接

網絡接口：聯機是使用網絡接線連接到交換機與電腦組成局域網。

二:主板安裝接線

SF375W8-4采用電源集成的設計方法，將所有外設（相機，補光燈，顯示屏模組，紅綠燈）的電源集成管理，只需要一個12V5A電源輸入，將其轉換為外設需要的電壓輸出，在接線時，以往的補光燈和相機都是220V供電，需要注意，若不采用直流供電的補光燈或相機也可以直接采用帶220V電源的外設。

三：SF375W8-4外設配置

喇叭：采用4歐10瓦 4寸的喇叭，3寸喇叭不匹配

顯示屏模組：雙色表貼3.75模組

紅綠燈:與SF375W8-4出貨匹配12V共陰LED112燈板

補光燈：12V直流補光燈

抓拍相機:200萬12V直流供電相機

輸入電源：220V交流輸入，12V5A輸出直流電源

四：SF375W8-4功能配置

SF375W8-4在原SF375W8-3的功能基礎上，集成外設電源輸出，語音模塊兩大功能，使接線裝配更加集成化，只需要一個電源，以及一個主板完成所有功能，不需要額外增加電源配置。主板音量可硬件調節和軟件調節

SF375W8-4采用12V5A直流電源供電，與原產品DF375W8采用12V+5V雙路電源供電有所不通，兼容性更大

五：主板使用事項

1：該主板采用集成電源的設計，在使用時請注意切勿將220V電源接入主板。

2：補光燈在接線時注意正負極，以及補光燈的輸入電壓參數。如果使用帶220V電源的補光燈，可不需接此接口。

3：相機電源可接在主板上，如果使用帶220V轉12V電源的相機，可不需接此接口。

4：每一路外設電源輸出在接線時都要注意正負極，切勿接錯，接反會導致主板以及外設燒壞。

5：主板上有部分備用接口，撥碼開關以及2*6pin簡易牛角座作為備用接口，在使用時暫不許理會。

6：主板自帶功放電路，也可以使用單獨的TTS語音模塊，在使用單獨的TTS語音模塊時須將主板上的123三個位置的4個電阻去掉，否則主板會默認不輸出TTS語音模塊的語音

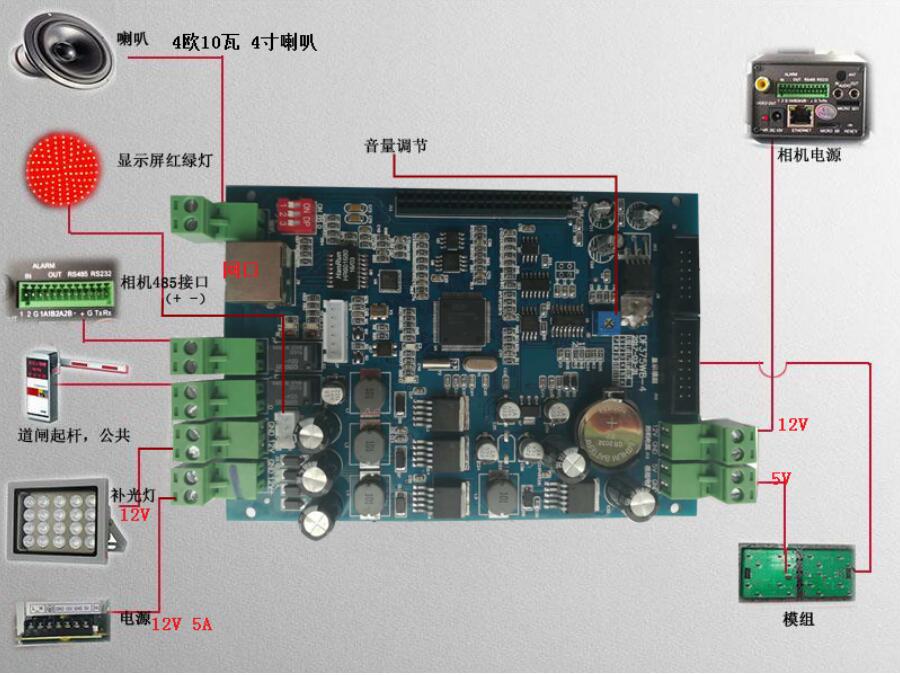

六：外設接口示意圖：
